ABM-832C2 自動ニッキング＆ベンディングマシン: マルチブローチ加工とマルチ仕様ニッキング機能を備えた高精度金型製造ソリューション。

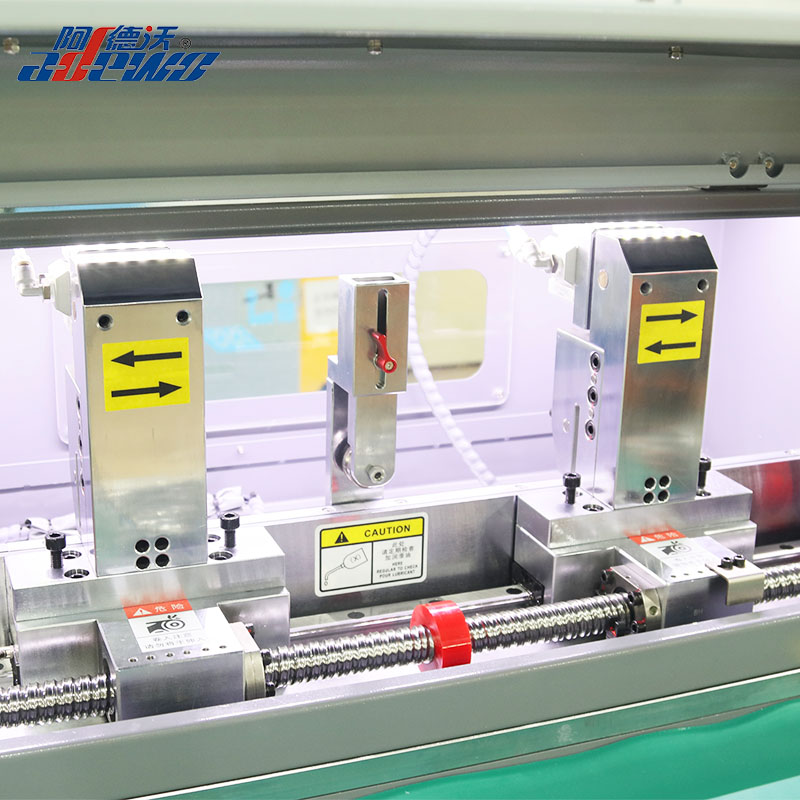

デュアルクランプねじ送りにより加工精度と再現性を確保

ABM-832C2は、デュアルクランプとネジガイドによる連続供給構造を採用しています。高精度の位置決めにより、ブレード曲げプロセス中の安定性と再現性が向上します。

この送り方式により、位置ずれを最小限に抑え、抜き型製作の安定性を向上させ、連続生産における加工効率と位置精度の両立を実現します。

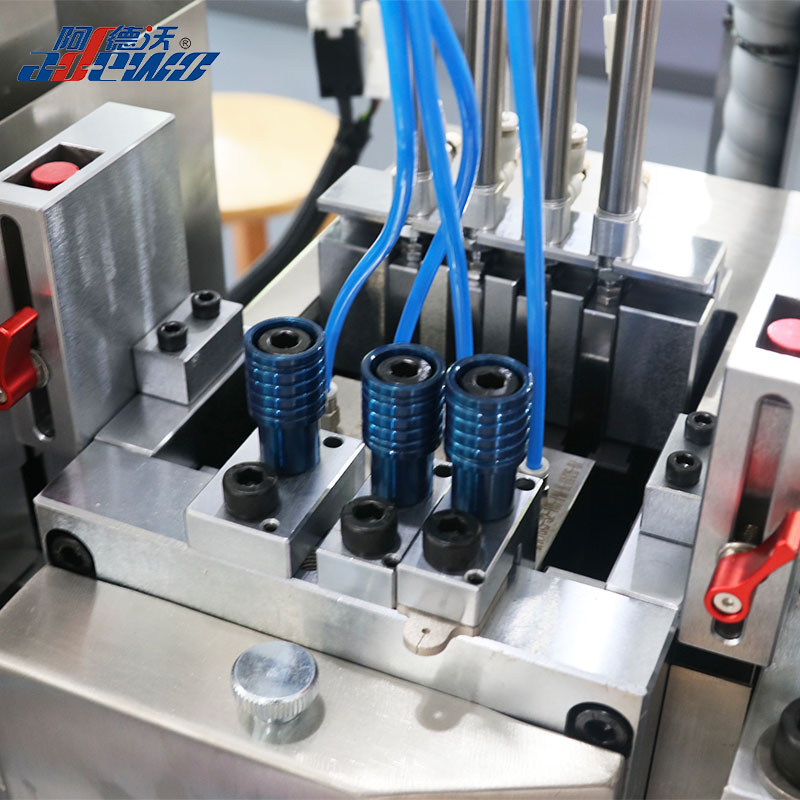

複雑な金型製造のための統合された多機能パンチングツール

ABM-832C2 は、ブリッジ、リッピング、モールドカット、穿孔、穴あけなど、最大 6 種類のツールに対応する多機能パンチングツール構成をサポートしています。特定の顧客要件に基づいてツールを組み合わせて、さまざまな種類の金型の技術仕様を満たすことができます。

この装置は、異なる刃先角度を持つツールの同時取り付けをサポートします。さまざまな角度のブレードを加工する場合、ソフトウェアパラメータを調整することでツールを変更することなくシームレスに適応できるため、生産移行時の柔軟性が向上します。

複数のブローチ加工とニッキング加工の構成により、精密加工能力が向上します。

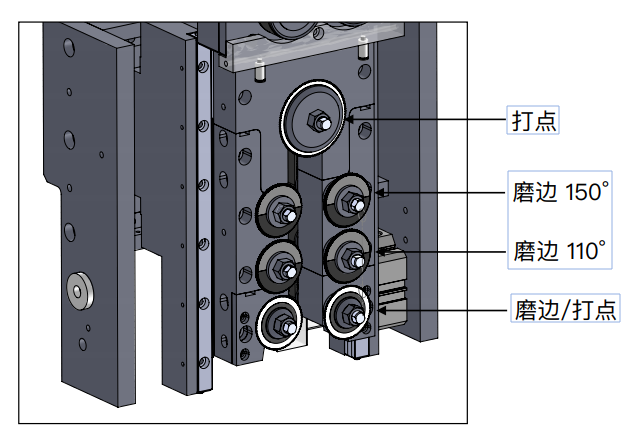

この装置は、ワイド/ナローブローチ加工構成や多様なニッキングソーブレード仕様など、ブローチ加工とニッキングのためのさまざまな組み合わせを提供します。ブローチセット2台とニッキングセット3台（またはニッキングセット1台とブローチセット3台の組み合わせ）まで構成でき、高精度の金型製作に最適です。

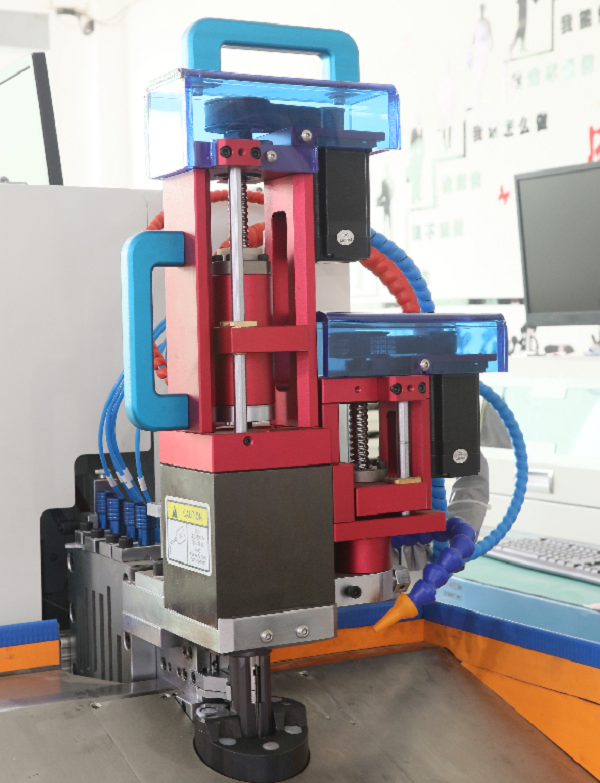

さらに、標準のニッキング設定では不十分な場合は、独立したニッキングユニットを追加できます。このシステムは、接続されたニッキング ポイントを作成するための 3 つのニッキング ソー ブレードの同時組み立てをサポートします。これにより、複数のニッキングポイントに単一のブレードを使用する場合と比較して、生産効率が大幅に向上し、耐用年数が長くなります。

この装置は底部のニック加工もサポートしており、これによりダイの平坦性が向上し、均一な圧力分布、きれいなカット、正確な折り目結果が保証されます。

曲げと切断の統合機能により生産サイクルを短縮

この装置は、曲げ機能と切断機能を統合することにより、手動介入やプロセス移行の必要性を軽減します。この統合されたアプローチにより、人間の干渉が最小限に抑えられ、切断の安全性が向上し、生産サイクル タイムと処理の一貫性の両方が向上します。

複数の連続処理ステップを必要とする金型製造シナリオでは、この設計によりワークフローが最適化され、反復操作が削減されます。高精度の抜き型製造のための構成オプション

優れたダイ平坦性が必要なアプリケーションの場合は、装置を PRO モデルにアップグレードして、シングルモーター駆動システムとデュアルモーター駆動システムのどちらかを選択できます。

さらに、さまざまなブレード材料の厚さに対応するための構成可能なオプションが利用できるため、曲げシャフトとスリーブを頻繁に変更する操作の負担が軽減され、全体的な使いやすさが向上します。

結論

ABM-832C2 は、精密送り、統合された多機能パンチングツール、および曲げと切断の組み合わせ機能を中心に、柔軟なブローチ加工とニック加工の構成を通じて高精度切断型の多様な加工ニーズに応えます。

この装置は、金型の構成から生産ワークフローに至るまで、プロセスの適応性、加工の一貫性、運用効率を優先し、高精度の抜き型製造の自動アップグレードのための技術サポートを提供します。

よくある質問：

Q: ニックの深さや幅は調整できますか?

A: 切り込みの深さはソフトウェアで調整でき、幅は切り込み鋸刃を交換するか、同じ鋸刃で繰り返し加工回数を変更することで調整できます。

Q:独立したツールは交換が簡単ですか?

A:はい、もちろんです。当社の独立したツール設計により、交換が非常に簡単になります。古いツールを取り外すには、ボルト 1 本を緩めてエア ホースを外すだけです。新しいツールのインストールも同様に迅速です。プロセス全体の所要時間は約 1 分で、専門のメンテナンス技術者は必要ありません。通常のオペレーターが最小限の指導でこのプロセスを処理できるため、ダウンタイムが効果的に削減され、生産効率が向上します。

Q:日常生活で必要なメンテナンスは何ですか?

A: 1.綿棒で頻繁に拭いてセンサーを掃除してください。

   2.モーションアクスルのメンテナンス

   3.研削盤：エッジ研削粉がスクリューや送りトラックに付着しないように、ブラシを使用してエッジ研削粉を頻繁に掃除してください。研削上下スクリュー、研削深さスクリュー、ニック高さスクリュー、底部ニックスクリュー、およびダストボックス、廃棄ポートなどを掃除して、機械を清潔で動作状態に保ちます。
