包装印刷、医薬品包装、電子製品、高級ギフトボックスなどの分野で精密加工の需要が高まる中、型抜き製造の高精度化、多工程化、自動化が進んでいます。サンドイッチ金型、精密電子金型、およびハイエンドのパッケージング金型の場合、従来の手作業による曲げや切り込みの方法には、加工効率、寸法の一貫性、複雑なプロセスへの適応性の点で一定の制限があります。
ABM-832C2 多機能自動曲げ機は、高精度の型抜き加工の要求に応え、曲げ、ニッキング、リップ加工、モールドカット、ブリッジの各工程を統合します。複数仕様のニッキング、自動ルール変更、高精度送りシステムと組み合わせることで、複雑なダイカット加工のためのより安定した効率的な自動化ソリューションを提供します。
1. 精密な型抜きに適したマルチニック仕様。
ABM-832C2 は、最小ドット サイズ 0.2mm で 1 ～ 4 つの異なるニッキング構成をサポートします。ニックの幅と深さはソフトウェアで設定できます。ニッキング仕様は、精密パッケージングや複雑な金型構造の精度と一貫性の要件を満たすために、さまざまな金型構造に合わせて柔軟に選択できます。

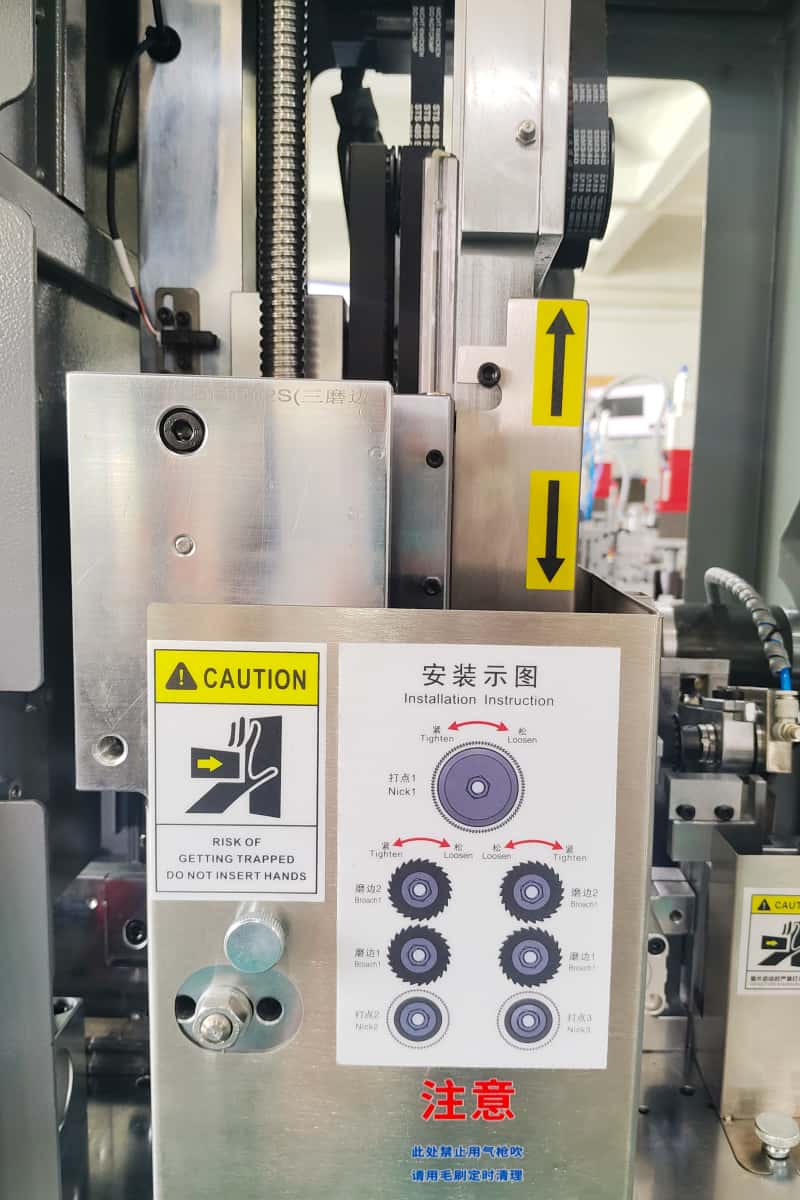

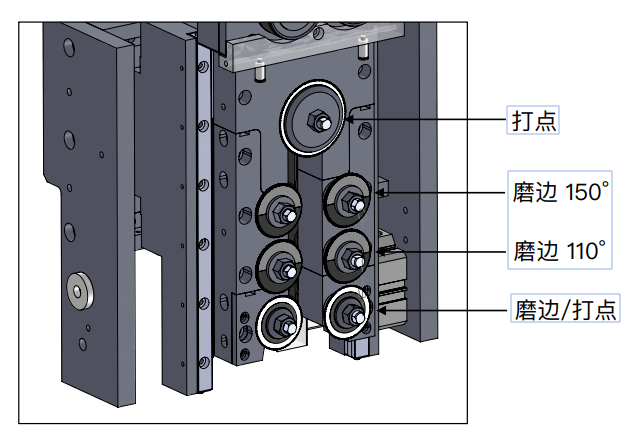

2. 加工適応性を向上させるための2グループ/3グループの研削

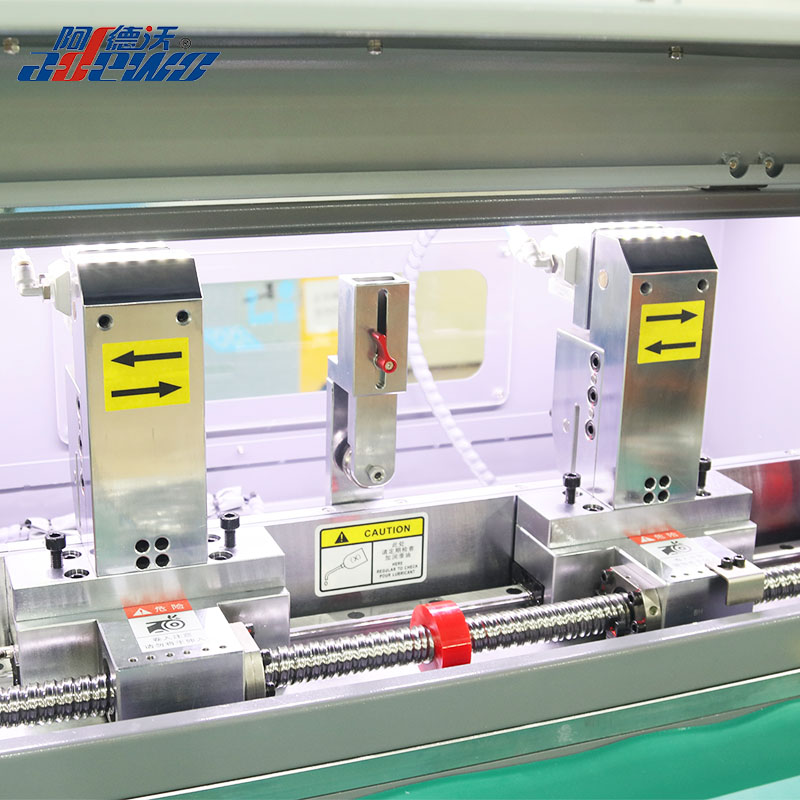

この装置は、2 セットまたは 3 セットのブローチ加工システムと多機能パンチツールを組み合わせて構成でき、さまざまな切削材料や打ち抜きプロセスに応じた加工を行うように構成できます。曲げ加工、ニック加工、ブローチ加工、モールドカット、ブリッジカット、フラットカットなどの機能を統合し、複数の機械間の工程変更を削減し、全体の加工効率を向上させます。
3.自動ルールカセット（6コイル）
ABM-832C2は自動ルールカセットを搭載可能で、各種加工ルールの集中設定をサポートします。
加工プログラムに応じて機械が対応するカットルールを自動で呼び出し、手作業によるルール変更作業を軽減します。特に多工程の連続金型生産に適しており、装置の自動化レベルをさらに向上させることができます。

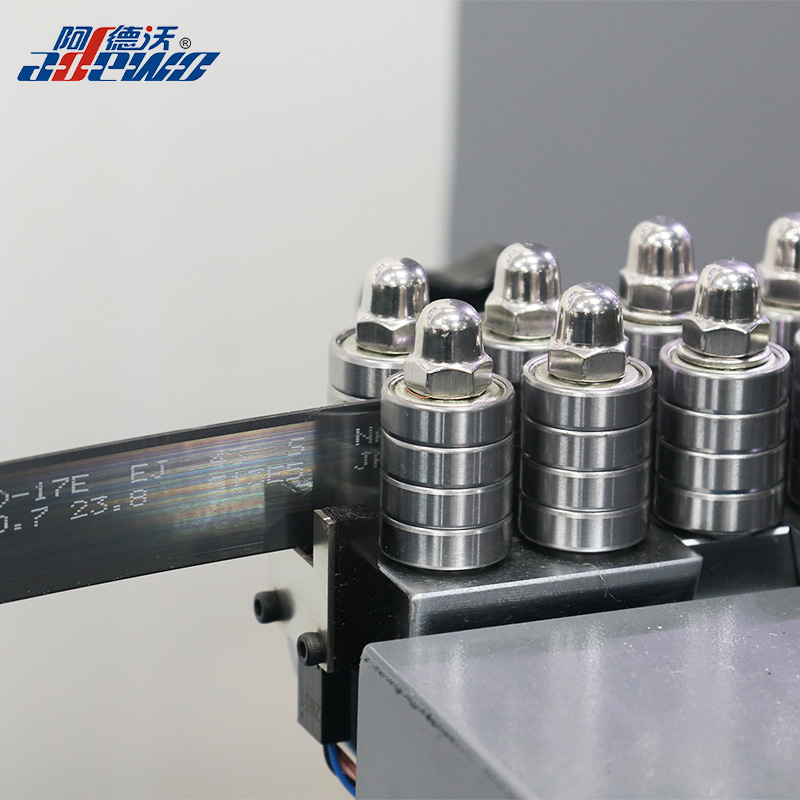

4.送り精度±0.03mmで高精度加工の要求に応えます。
送り精度±0.03mmの自動送り構造を採用しています。フロントの最小曲げ寸法は1.5mm、リアの最小曲げ寸法は1.0mmです。ブレード高さ 8 ～ 32 mm、ブレード材料厚さ 0.45、0.53、0.71、1.05 mm をサポートし、DXF および DWG ファイル形式と互換性があるため、デジタル ダイカットの設計および生産プロセスと直接統合できます。さまざまなハイエンドのダイカット用途に適しています。
5.アプリケーション:
ABM-832C2 は、複数仕様のマーキング、複数グループのブローチ加工、および自動ルール変更機能を備えており、主に次のような高精度とプロセス制御を必要とするダイカット用途に適しています。

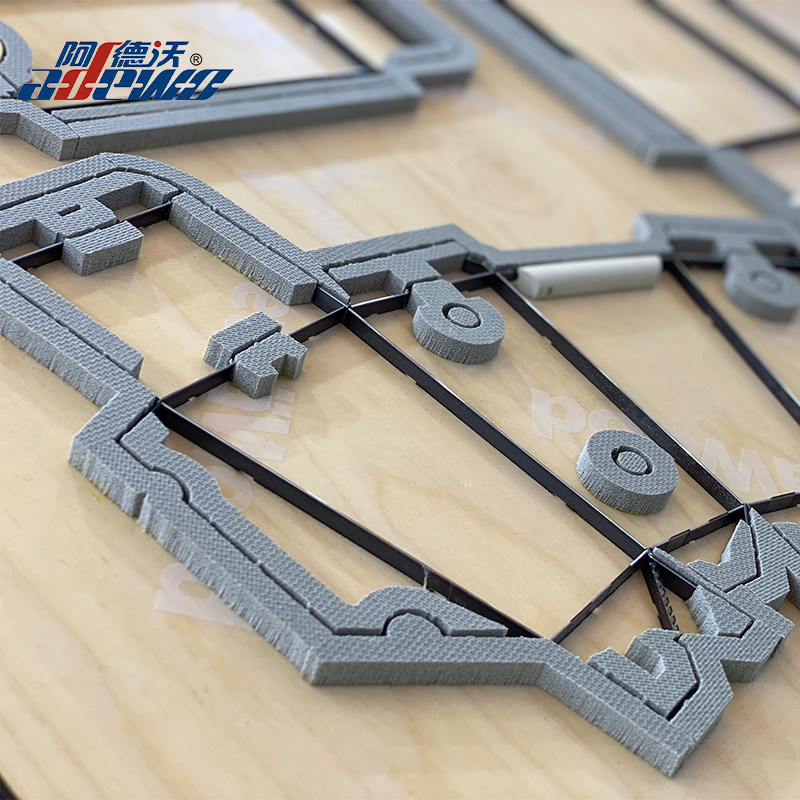

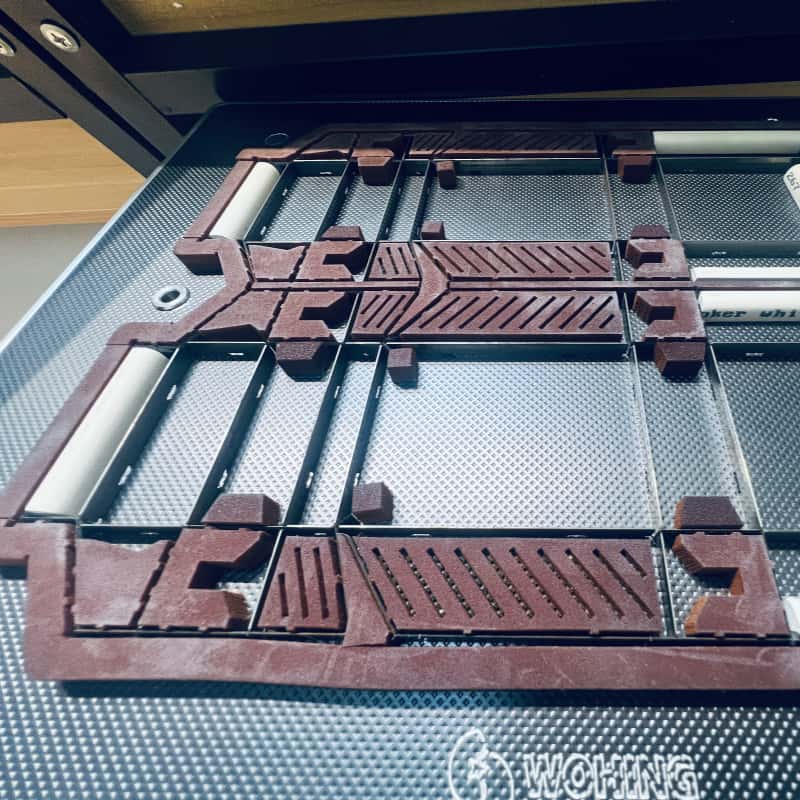

サンドイッチ金型、薬局パッケージのハイエンド高級紙箱の抜き型、高精度エレクトロニクスの抜き型、タバコ包装およびタバコ用紙の型
すべての標準タイプに加えて:
紙・ボール紙抜き型、ガスケット・シール型、熱成形型、紙器型、ラベル型、段ボール型、パズル型
さまざまな製品構造に対して、ソフトウェアを通じて加工パラメータを調整することで、より柔軟な型抜き加工を実現できます。
6. 主要な技術パラメータ
プロジェクトのパラメータ
対応定規太さ：0.45 / 0.53 / 0.71 / 1.05mm
対応定規高さ：8～32mm
フロントの最小曲げサイズ: 1.5mm
背面の最小曲げサイズ: 1.0mm
送り精度：±0.03mm
曲げ平面度：0.2mm
ニッキングサイズのオプション: シングル/デュアル/3/4
最小ニック深さ: 0.2mm
ブローチ構成:デュアルグループ/3グループ
6つのコイルを備えた自動ルールカセット
サポートされているファイル形式: DXF、DWG
総電力:3KW
装置寸法: 2850×800×1600mm
装備重量 540KG
7.高精度化・自動化に向けた型抜き加工の開発を推進します。
ハイエンドのパッケージングや精密な型抜き製造では、装置には安定した曲げ精度が求められるだけでなく、多工程の統合、迅速なルール変更、加工の柔軟性も考慮する必要があります。
ABM-832C2は、マルチブローチ加工、1～4仕様のニック加工、6コイル自動ルールカセット、±0.03mmの高精度送りにより、複数のダイカット工程を1台の機械に統合します。サンドイッチ型抜き、医薬品包装、プレミアムギフトボックス、電子およびタバコ包装用の精密型抜き金型の製造のための自動処理サポートを提供します。
ABM-832C2は、単一曲げ金型機から多工程高精度自動機にアップグレードすることで、ハイエンド金型製造分野における自動曲げ金型装置の用途をさらに拡大します。
