適切なベンダーで靴の型作りが簡単に

履物の生産において、靴の金型の品質は切断精度、材料の使用量、生産効率に直接影響します。よく作られた金型はきれいな切断を実現し、高圧下でも長持ちし、無駄を減らします。金型の製造が不十分だと、エッジが不均一になり、スクラップ率が高くなり、切断プレスが頻繁に停止する原因になります。

靴の型の作り方

ほとんどの靴型は鋼鉄定規から作られています。最新の自動ベンダーでは、一般的なプロセスは次のとおりです。

1. 形状は CAD ソフトウェアで設計され、DXF または DWG ファイルとしてエクスポートされます。

2. 連続した長さのスチールルール (コイルまたは長いストリップの形) が機械にロードされます。

3. 機械は定規を自動的に送り、必要な形状に曲げ、強度を高めるためにブリッジを追加し、適切な長さに切断します。

4. ジョイントが完成し、必要に応じて取り付け穴が追加されます。

5. 完成したダイはベースボードに取り付けられます。

これらの手順の中で、曲げとブリッジが最も重要です。履物工場では、革や多層素材を切断する際に金型が繰り返しの高圧に耐えなければならないため、より厚いスチール定規、特に 1.65 mm と 2.0 mm が必要になることがよくあります。多くのマシンは、これらの厚いルールをうまく処理できません。曲げが不正確であったり、ルールが跳ね返ったり、ブリッジが弱すぎたりする可能性があります。これが起こると、完成した金型の性能が低下し、耐用年数が短くなります。

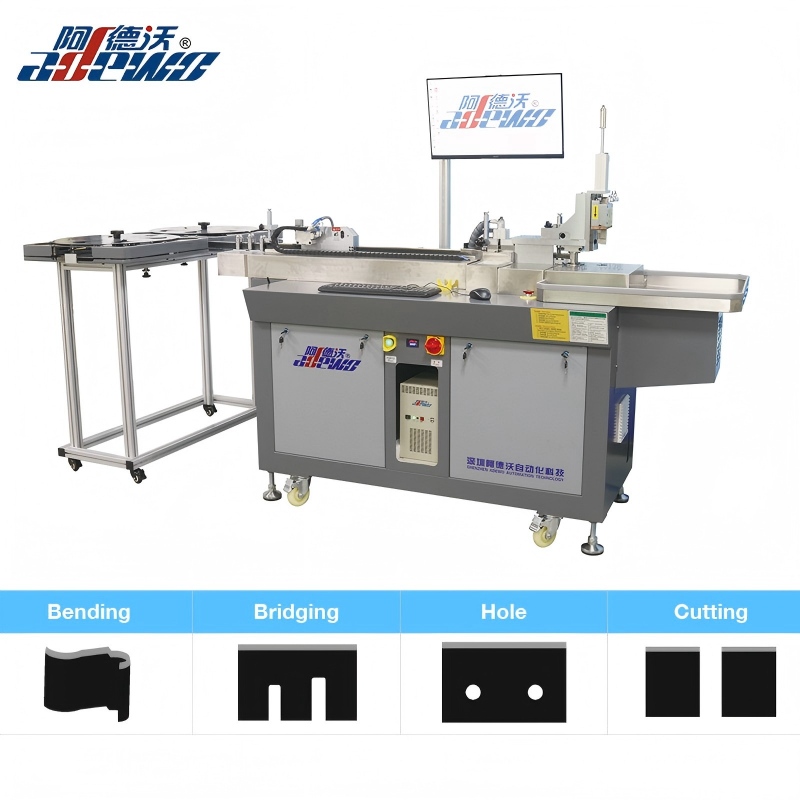

ABM-8165A シューズダイオートベンダーのご紹介

の ABM-8165A  靴金型製作専用に開発された自動ベンダーです。曲げ金型、切削工具、駆動システムは、履物金型で一般的に使用される厚いルールに合わせてカスタマイズされています。

主な技術パラメータ:

- オプションのルールの厚さ: 0.71 / 1.05 / 1.42 / 1.65 / 2.00 mm

- サポートされる罫線の高さ: 23.80 – 32 mm

- 機能: 曲げ、ブリッジ、切断 (オプションで穴あけ)

- サポートされているファイル形式: DXF および DWG

実際の生産における主な利点

1. 太い定規の確実な曲がり（芯の強さ）

ABM-8165A は、これらの厚いルールを適切に処理できるように構築されています。特別に設計された曲げダイスとシューダイ用のハサミを、より強力な 1.5 kW モーターとともに使用します。この組み合わせにより、厚い定規での正確で一貫した曲げに必要な力と安定性が得られます。

2. 強力で信頼性の高いブリッジング

ブリッジは、高い切断圧力下でダイが広がるのを防ぎます。ブリッジが弱いと変形が発生し、金型の寿命が短くなります。 ABM-8165A は強力なブリッジングを実現し、完成した靴の金型が長期間の生産工程でも剛性を維持できるようにします。

3. 安定した送りと正確な切断

サーボ制御の供給システムにより、スムーズかつ正確な材料の移動が保証されます。精密な切断と組み合わせることで、きれいな接合部と一貫した金型形状が得られます。同じファイルを再度ロードすると、結果の再現性は高くなります。

4. シンプルで実用的なソフトウェア

スマートなソフトウェアは習得が簡単で、複数の言語をサポートしています。オペレーターは、DXF または DWG ファイルを直接インポートし、短期間のトレーニングだけで生産を開始できます。これにより、経験豊富なオペレーターへの依存が軽減され、安定した毎日の生産量を維持することができます。

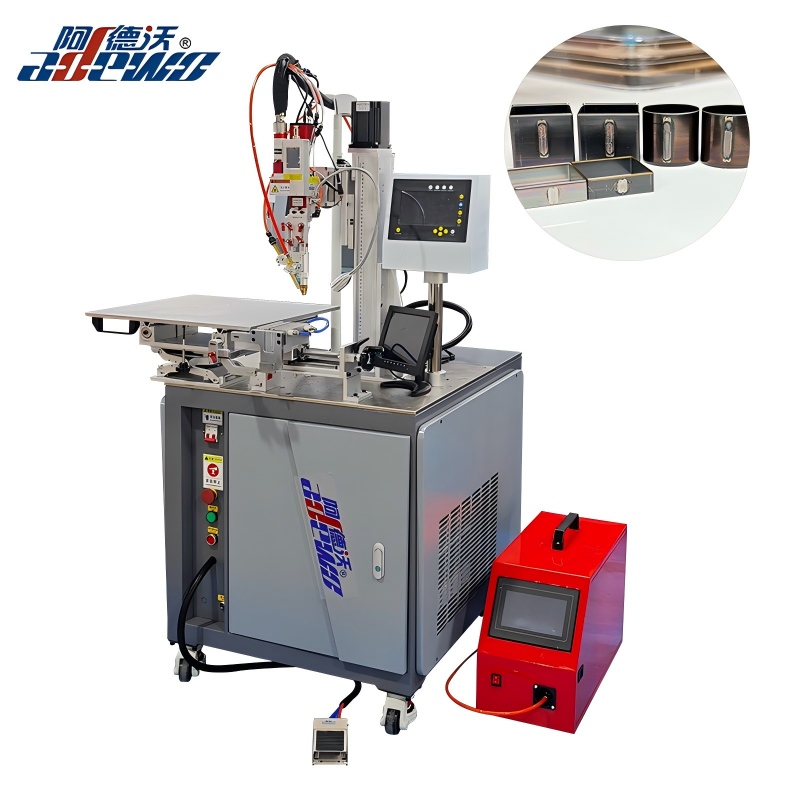

弊社と組み合わせてください溶接機より強力な金型を実現するために

結論

高品質の靴型は、正確な曲げと厚い鋼鉄ルールの強力なブリッジに大きく依存します。機械が 1.65 mm および 2.0 mm のルールを確実に処理できる場合、金型メーカーは装置の制限と戦うのではなく、品質と効率に集中できます。

ABM-8165A は、靴の金型製造の実際のニーズに基づいて開発されました。現在のプロセスが厚さの能力、弱いブリッジ、または一貫性のない結果によって制限されている場合は、この機械を真剣に検討する価値があります。

詳細、サンプルダイ、または実際のルールの厚さと設計ファイルに基づくディスカッションが必要な場合は、お気軽にお問い合わせください。詳しい情報を提供したり、デモンストレーションを手配したりさせていただきます。
