包装業界は着実な成長を遂げているだけでなく、注文構成の大きな変化も経験しています。電子商取引、物流、食品包装、消費財が全体の需要を牽引し続けている一方で、注文の性質はますます細分化されています。カスタマイズされた構造、より短い生産期間、より厳しい配送スケジュールは、現在、段ボール箱からディスプレイ、紙器、特殊梱包に至るまで、多くの梱包分野で一般的になっています。
こうした変化により、金型製造業界には新たな要求が課せられます。金型メーカーにとっての課題は、もはや単に抜き型を製造することではありません。一貫したルールベンディング、正確な成形、効率的な加工、およびさまざまな金型構造を処理する能力がますます重要になっています。特に、使用される装置は、大量の段ボール箱の生産だけでなく、工場が日常的に遭遇するさまざまな種類の金型にも対応できる、幅広いスチール定規のサイズ、曲げパターン、二次加工に対応できる多用途性を備えていなければなりません。ここで説明するソリューションは、互換性と柔軟性を念頭に置いて設計されており、メーカーは単一のアプリケーションに縛られることなく、さまざまな注文要件に迅速に対応できます。
波形ダイには一貫したルール曲げが必要です
段ボール箱の金型は通常、比較的高い鋼鉄ルールを使用し、多くの従来の紙器用途よりも大きな金型ボードとより複雑な構造を必要とする場合があります。
曲げ角度や位置の小さな変化は、切断や折り目付けの際に完成した金型の動作に影響を与える可能性があります。不均一な曲げ、不正確な接合部、または歪んだルールなどの問題は、不均一な切断、しわの問題、および金型組み立て時の追加の調整の原因となる可能性があります。
これが、自動ルールベンディング技術が現代の金型製造ワークショップでより注目を集めている理由の 1 つです。
手動曲げに完全に依存する代わりに、自動ベンダーはデジタル図面データと制御された送りおよび曲げプロセスを使用して、あるダイから別のダイへの再現性を向上させることができます。
1台の機械で複数の金型製作工程を組み合わせることが可能
自動曲げ装置の開発も、単純なルール形成を超えて進んでいます。

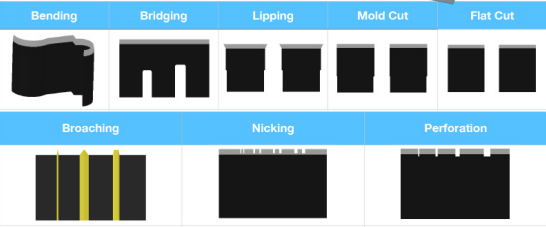

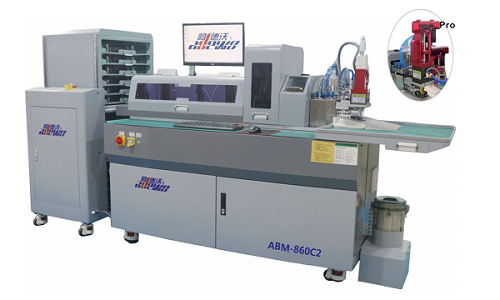

例えば、ABM-860C2マルチファンクションオートベンダーは、金型製作に使用されるいくつかの作業を 1 つの生産システム内で組み合わせるように設計されています。定規曲げに加えて、その基本的な機能には、ブローチ加工、ニッキング、リップ加工、金型切断、ブリッジング、および平らな切断が含まれます。
ミシン目、穴加工、カット折り目、底入れなどのオプション加工にも対応しています。この多機能構成により、金型メーカーは個々の金型の構造や要件に応じてさまざまな処理機能を選択できます。
さまざまなタイプの段ボール金型や包装金型を製造する工場では、1 台の機械で複数の機能を利用できるため、別々の処理装置間を移動する必要性が軽減されます。
自動曲げ加工では送り精度が重要
自動化は曲げ機構自体に依存するだけではありません。特に複数の曲げ位置を持つ金型を製造する場合、正確で安定したルール送りも同様に重要です。

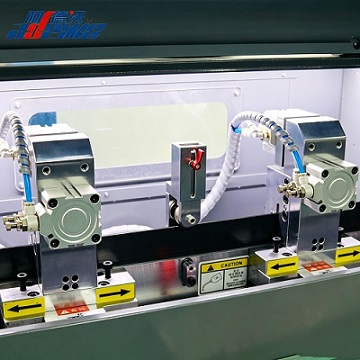

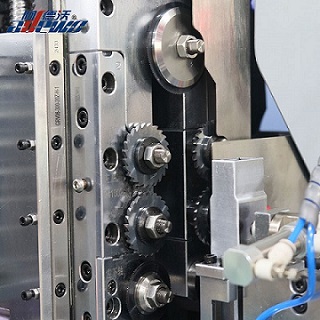

ABM-860C2はデュアルクランプ送り方式を採用しており、技術仕様では送り精度±0.03mm、曲げ平面度0.2mmとなっています。サポートされる罫線の高さは約 23.8 ～ 60 mm で、マシンはいくつかの一般的な罫線の厚さに合わせて設計されています。
これらの仕様は、金型メーカーがデジタル ファイルから複雑な曲げパターンを再現する必要がある場合に特に関連します。
このシステムは DXF および DWG ファイル形式をサポートしており、自動化された生産ワークフローの一部としてデジタル金型図面を使用できます。
| オプションのルールの厚さ | 0.71、1.05、1.42mm |
| サポートされているルールの高さ | 23.8-60mm |
| フロント最小曲げサイズ |
1.5mm |
| バック最小値曲げサイズ |
1.0mm |
| 送り精度 | ±0.03mm |
| 曲げ平面度 | 0.2mm |
より複雑な金型構造のための追加機能
段ボール包装は必ずしも単純な直線の切断線を必要とするわけではありません。ボックス構造が異なると、ブリッジ、切り込み、ミシン目、穴、またはその他の特別な処理が必要になる場合があります。
ここで、多機能機器がさらなる柔軟性を提供できます。
ABM-860C2 には、マルチ ニッキングおよびブローチ加工機能が含まれており、シングル ブローチ加工およびダブル ブローチ加工構成が利用可能です。オプションのボトムニック機能は、ダイボードの平面度の調整が必要な用途にも使用できます。
これらの操作と自動曲げを組み合わせることで、金型製造ワークショップは同じ生産セットアップ内でより多くの加工ステップを処理できるようになります。
自動化により手動調整への依存を軽減できる
特に単純な作業や生産量の少ないワークショップでは、手作業による曲げ加工が依然として重要な役割を果たしています。ただし、注文量が増加し、デザインが頻繁に変更されると、生産はより困難になります。
経験豊富なオペレーターは依然として重要ですが、個人のスキルに完全に依存すると、生産の一貫性を維持することがより困難になる可能性があります。
自動曲げ装置は、より標準化されたアプローチを提供します。適切なデジタル データと処理パラメータが準備されると、機械は継続的な手動調整にほとんど依存せずに曲げプロセスを繰り返すことができます。
金型メーカーにとっては、生産の一貫性の向上、反復作業の削減、頻繁に変更される注文の処理の容易化などの潜在的なメリットが得られます。
1 台の機械でどの金型でも – 金型製作の新しいルール
標準的な輸送箱から創造的な陳列構造やカスタマイズされたカートンまで、包装形式が進化し続けるにつれて、金型製造ワークショップは、ますます多様化する金型の形状、ルールの高さ、仕上げ要件に対応する必要があります。納期は厳しくなり、バッチサイズは縮小しています。この環境では、さまざまな種類のジョブ間で精度と一貫性を維持する能力が、全体的なスループットと同じくらい重要になっています。
複数の処理機能を備えた自動罫曲げ機は、この課題に対する実用的な対応を提供します。 ABM-860C2 などの装置は、曲げ、切断、ニッキング、その他の金型製造作業を単一の生産システムに統合し、複数のセットアップや中間処理の必要性を軽減する方法を実証します。
パッケージング業界全体でデジタル設計と自動製造がより一般的になるにつれて、金型製造プロセスはさらなる自動化と標準化に向かって進み続けるでしょう。しかし、本当の価値は自動化そのものにあるのではなく、大量の段ボールの輸送であれ、1 回限りのカスタム プロトタイプであれ、事実上あらゆる注文を受け入れる柔軟性を工場に与える能力にあります。
今日の金型メーカーにとって重要な問題は、もはや単に自動化するかどうかではなく、柔軟性を最大限に高め、切り替え時間を短縮し、可能な限り幅広い用途にわたって一貫した品質を維持する自動化アプローチをどのように選択するか、つまり次の注文が何であっても工場が確実に対応できるようにすることです。
