金型製作におけるブリッジとは？

金型製作におけるブリッジとは？

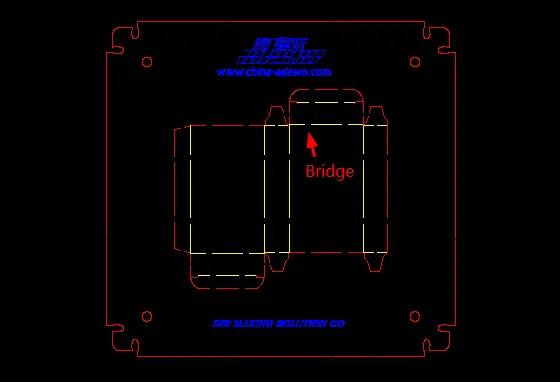

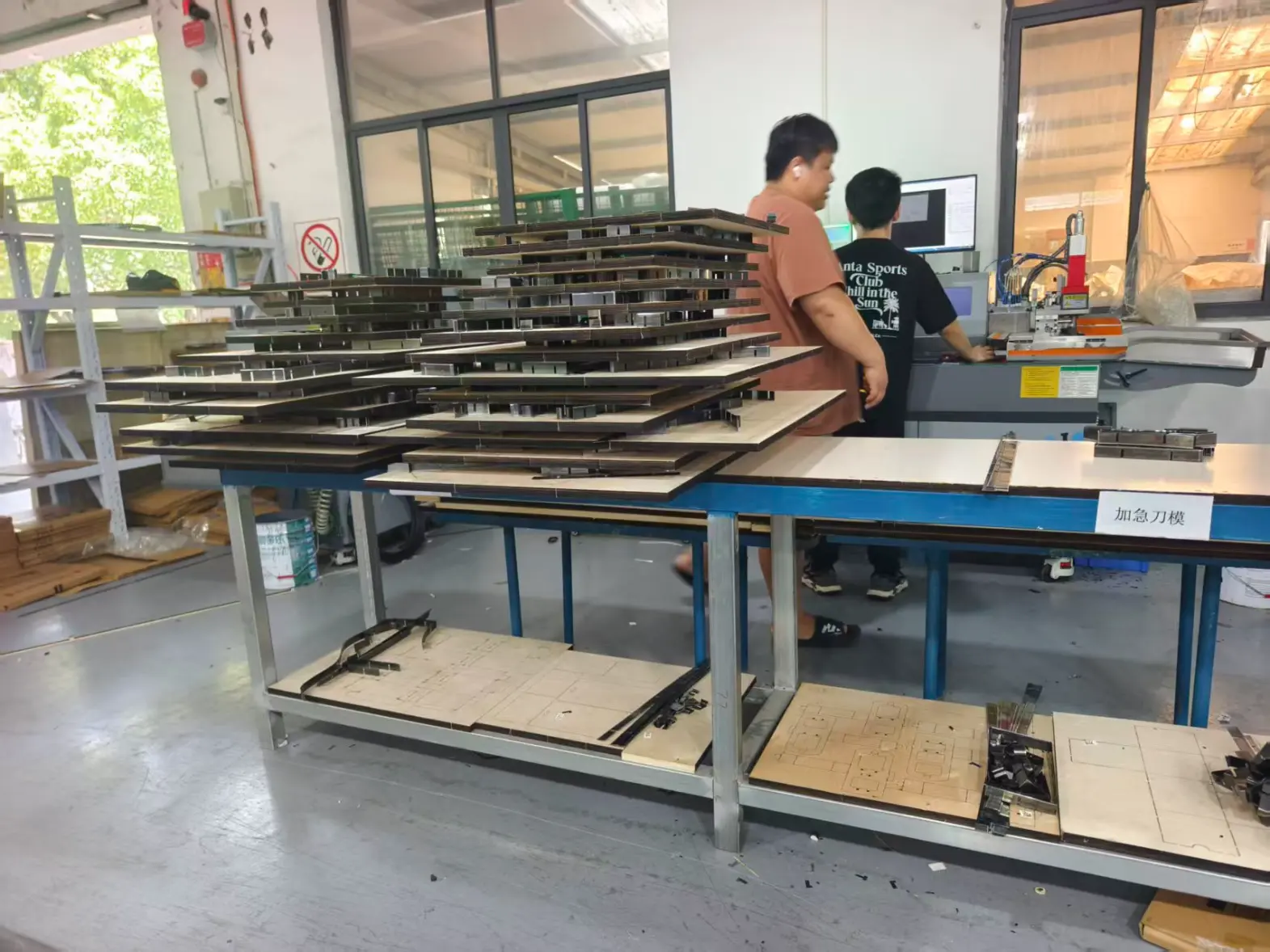

レーザーカットのダイボード製造では、ダイボードの切断後、構造全体が接続された状態を維持し、組み立てや生産に十分な強度を維持する必要があります。

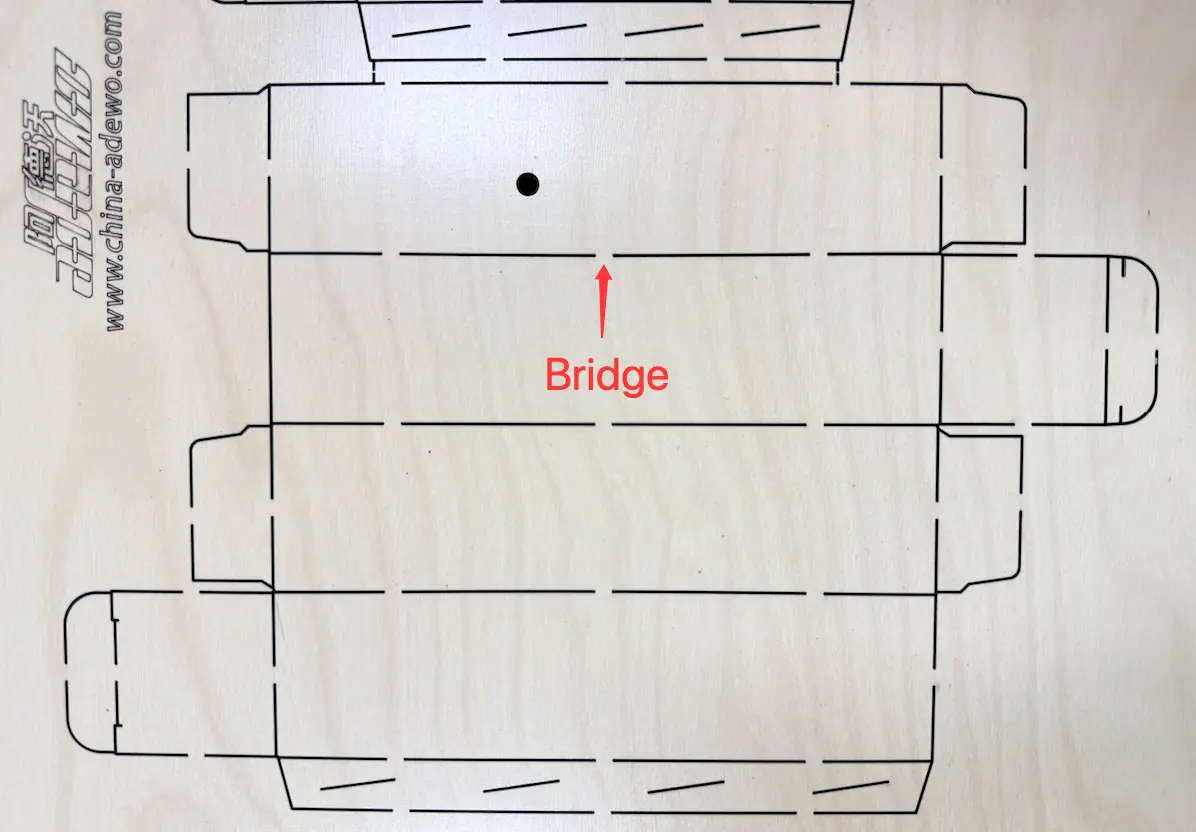

ダイボードの異なるセクション間の接続点は、と呼ばれます。橋.

適切に設計されたブリッジは、ダイボードの全体的な安定性を維持するのに役立ち、操作中に切断ルールと折り目ルールが正しい位置に留まるようにします。

スチールルールダイにおけるブリッジの主な機能

1. ダイボードの強度と完全性を維持する

ダイボードのレーザー切断中に、多数の切断線と開口部が作成されます。

適切なブリッジ設計がないと、ダイボードが異なるセクションに分離し、組み立てや取り扱いが困難になる可能性があります。

ブリッジは次のことに役立ちます。ダイボードを 1 つの完全な構造として維持する

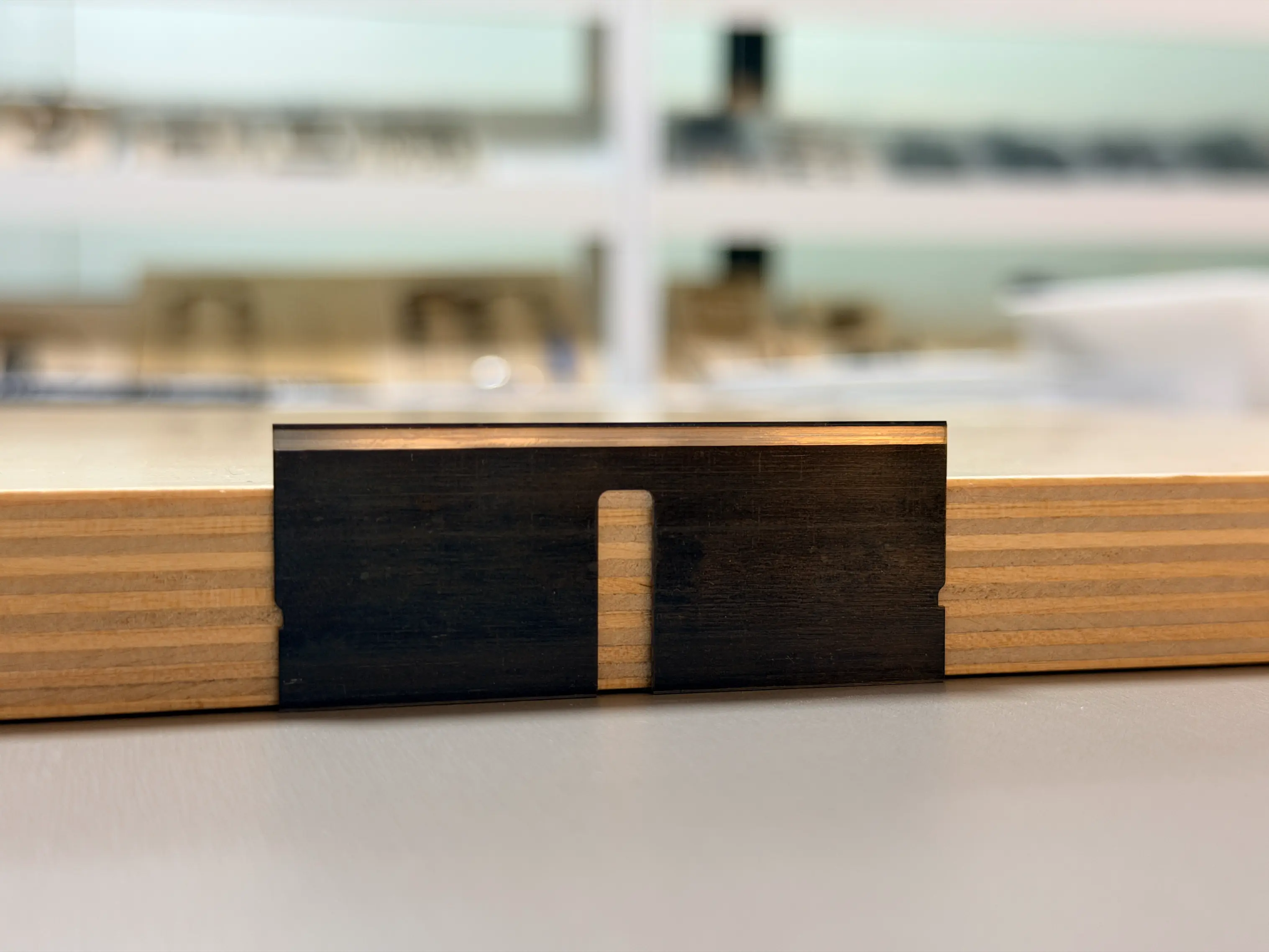

2. スチールルールを正しい位置に保つ

ブリッジは次の位置を維持するのにも役立ちます。

カットルール

折り目ルール

これにより、金型の組み立てや型抜きの際に外力によって定規が動くのを防ぎます。

幅員別の橋の種類

ブリッジ幅は通常、金型の用途や切削材料に応じて選択されます。

①大きな橋

幅：6～10mm

大きな橋は一般的に次の用途に使用されます。

• 段ボール箱抜き型
• 重量物包装用途

②中橋

幅：2～5mm

中型ブリッジは一般的に次の用途に使用されます。

• 紙器用金型
• 板紙包装用金型

③小さな橋

幅：2mm以下

小さなブリッジは次の目的で使用されます。

短いカット/折り線

金型製作でブリッジはどのように作られるのでしょうか？

ブリッジの重要性を理解した後、多くの金型メーカーは次のような疑問を抱くかもしれません。

スチールルールダイスでブリッジを作成するにはどのような装置を使用できますか?

従来、ブリッジは手動ブリッジマシン (マニュアルノッチャー) で作られていました。

しかし、自動化技術の発展により、最新の自動ルール曲げ機はより効率的かつ正確にブリッジ処理を完了できるようになりました。

橋の作成には主に 3 つの一般的な方法があります。

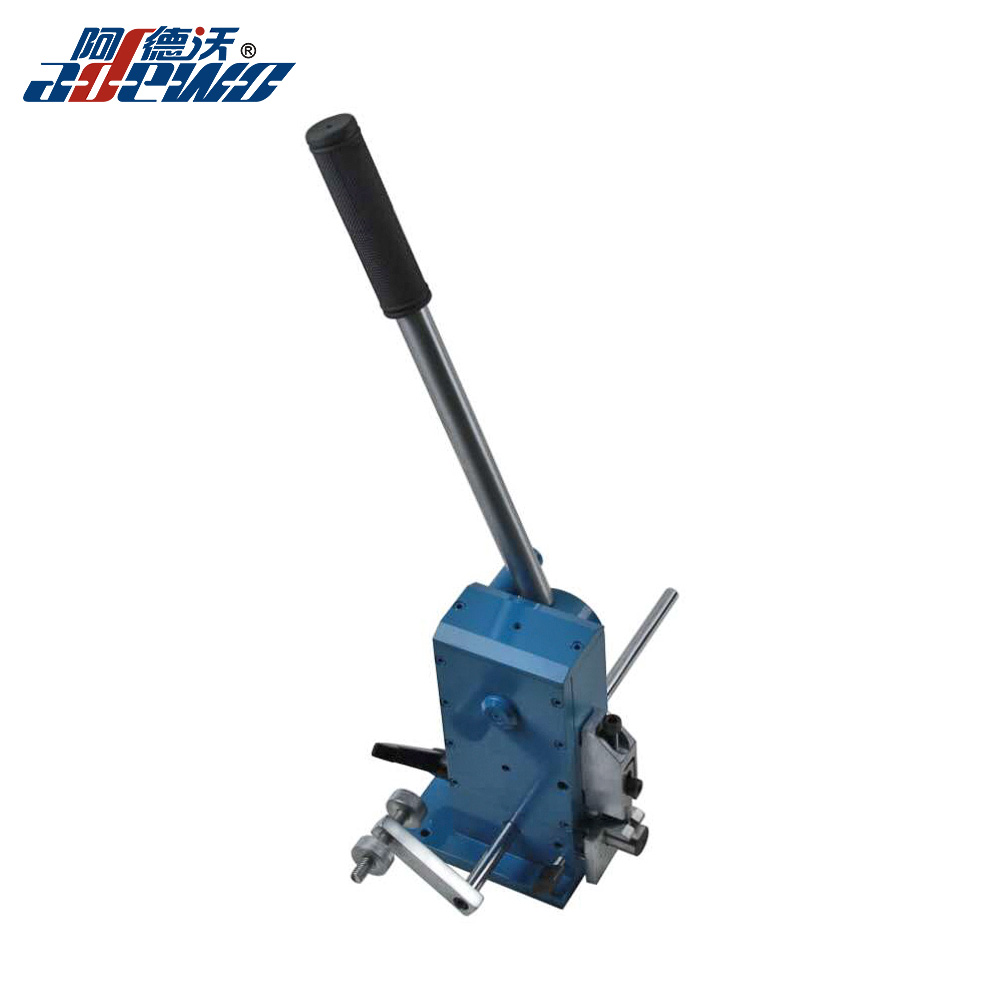

1. 手動ブリッジマシン

手動ブリッジマシンは、金型製造に使用される伝統的なツールの 1 つです。

オペレーターは手動でスチール定規を配置し、ブリッジツールを押して必要な接続を作成します。

利点:

✔ 低い投資コスト

✔ 臨時のブリッジ加工に適しています

制限事項:

ただし、手動による橋の作成はオペレーターの経験に大きく依存します。

課題には次のようなものがあります。

• 処理効率の低下
• ブリッジの位置が一致していない可能性があります
• オペレーターのスキルに応じて異なるブリッジのサイズ
• 複雑な金型の場合はさらに時間がかかります

少量生産や単純な金型の用途に適しています。

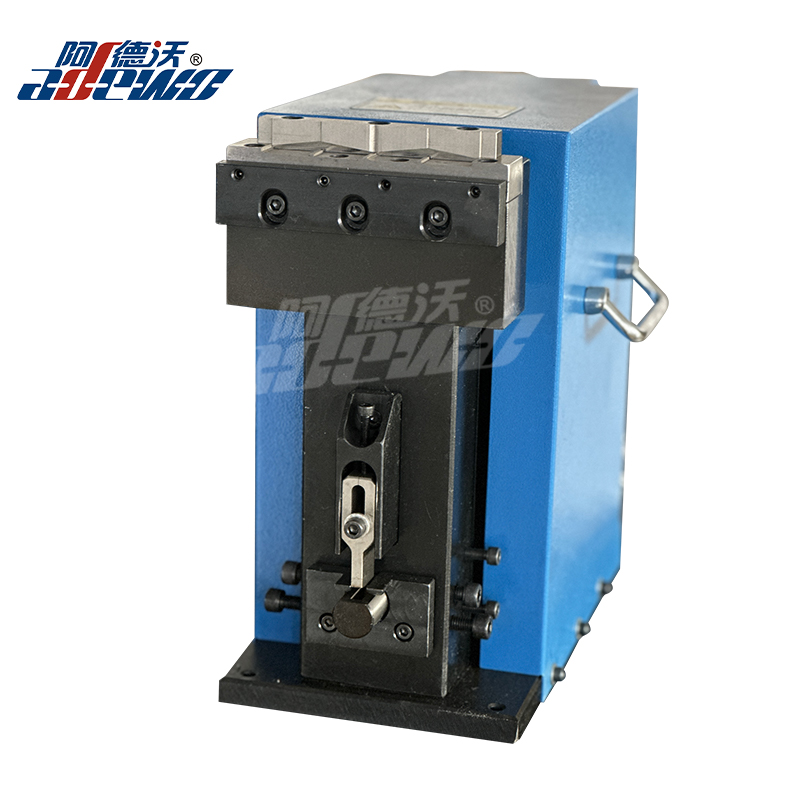

2. 空気圧ブリッジマシン

空気圧ブリッジマシンは、圧縮空気を使用して鋼鉄ルール上にブリッジを作成します。

手動工具に比べて強力で安定した加工が可能です。

利点:

✔ より安定した圧力

✔ オペレーターの労力を軽減

✔ 繰り返しのブリッジ加工に最適

空気圧ブリッジマシンは、手動処理よりも高い効率が必要な金型製造現場でよく使用されます。

制限事項:

• やはり手動での位置決めが必要
• 統合ソリューションと比較して自動化が限定的

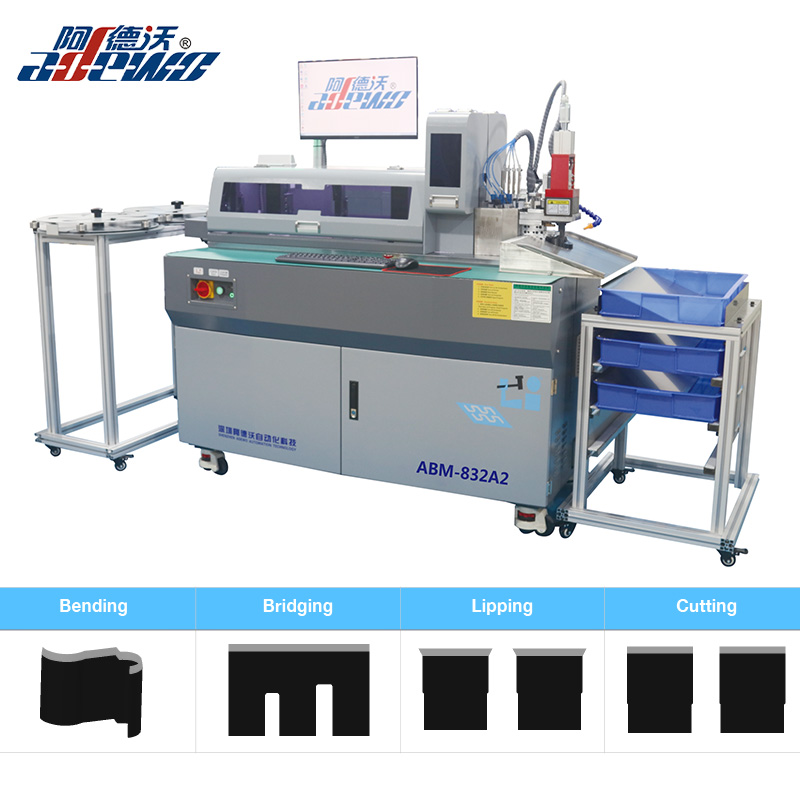

3. ブリッジ機能付き自動折り曲げ機

最新の自動ルールベンディングマシンは、ブリッジ処理を自動生産ワークフローに統合します。

マシンは以下を処理できます。

• オートブリッジ
• オートリッピング
• オートカット
• 自動曲げ

その他の特殊機能

金型図面によると。

自動罫曲げ機で橋を作るメリット

1. より高い精度

設計データに基づいて機械がブリッジ位置を自動処理します。

利点：

✔ 正確な橋の位置

✔ 一貫したブリッジサイズ

✔ 金型の品質の向上

2. 生産効率の向上

オペレーターは、異なるマシン間を移動する代わりに、1 台のマシンで複数のプロセスを完了できます。

これにより、以下が削減されます。

• 手動調整時間
• 製造工程
• オペレーターの作業負荷

3.1台で多機能

従来のブリッジ マシンと比較して、最新の自動ベンダーは複数の操作を組み合わせることができます。

• 曲げ
• 橋
• リッピング
• 切断

これにより、最新の金型製造のためのより完全なソリューションが提供されます。

自動定規曲げ機を選択する金型メーカーが増えているのはなぜですか?

パッケージング設計がより複雑になり、顧客がより迅速な納期を要求するにつれて、金型メーカーは効率と品質の両方を向上させることができる機器を必要としています。

自動定規曲げ機は橋を作るだけでなく、完全な鋼定規加工ソリューションも提供します。

金型生産能力のアップグレードを検討している企業にとって、自動化は以下に向けた重要なステップとなっています。

• 生産性の向上
• 一貫性の向上
• 労働依存の軽減
• より競争力のある金型製造
