金型製造業界では、スチールルールが金型の最先端です。その精度によって、切断されるすべての箱、カートン、または包装製品の品質が決まります。スチール製の定規が 1 ミリメートルの何分の一でも不正確に曲がっていると、金型がきれいに切断できなくなり、コストのかかる生産廃棄物が発生します。何十年もの間、スチール定規の曲げは手作業のプロセスであり、熟練したオペレーターが手工具と物理的なテンプレートを使用する必要がありました。結果の良さはオペレーターのスキル次第であり、一貫性を達成するのは困難でした。オートベンダーの導入によりこのプロセスが変革され、スチール定規の曲げにコンピューター数値制御の精度が導入されました。

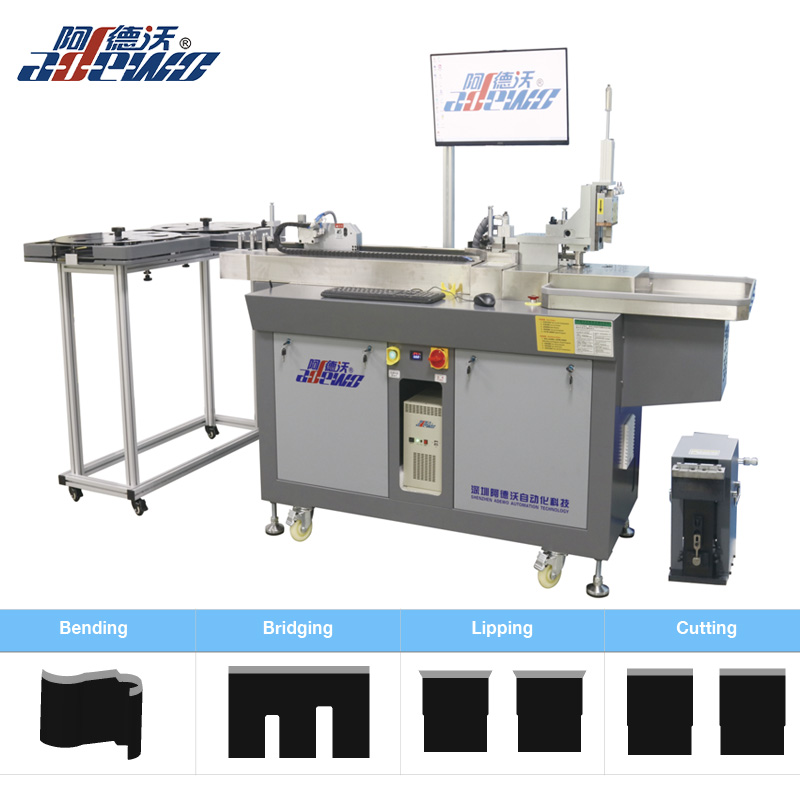

オートベンダーの精度の要は曲げ機能にあります。この機能は単純な機械的な動作ではありません。これは、サーボ モーター、精密ツール、リアルタイム制御アルゴリズムの高度な相互作用です。のベーシックモデルオートベンダーAdewo Automation Equipment Co.,ltd によって設計されたこの製品は、現代の金型製造の厳しい要求を満たす、一貫した高精度の曲げを実現するように設計されています。この記事では、曲げ機能の技術的な分析を提供し、スチールルールの正確な成形を可能にするメカニズムを説明します。サーボ制御システム、曲げ工具の形状、材料のスプリングバックを考慮した補正アルゴリズム、およびあらゆる曲げが正確であることを保証する品質管理措置を検討します。
オートベンダーの曲げ機能は、真っ直ぐな鋼定規を正確な形状の刃先に変換する機械的および電子的なシステムです。スチール定規は、片面に鋭い刃先があり、もう片面に鋸歯状または無地の本体を備えた硬化鋼のストリップです。金型製作において、金型の切断経路を作成するために使用されます。自動ベンダーは直線定規を取得し、それを曲げヘッドに送り込み、一連の曲げを実行して目的の形状を作成します。曲げ機能は、さまざまな角度 (通常は 90 度ですが、他の角度も可能) および半径の曲げを、高い精度と再現性で作成できなければなりません。
曲げ機能は、いくつかの主要なコンポーネントで構成されます。 1 つ目は送り機構で、曲げごとにスチール定規を正しい位置に送ります。送り機構には精密ローラーまたはグリッパーシステムが使用されており、定規を正確に移動させます。 2 番目のコンポーネントは曲げヘッドで、実際に曲げを形成するツールが含まれています。曲げヘッドは通常、曲げパンチとダイの組み合わせ、または一連のローラーを使用してスチール定規を変形します。 3 番目のコンポーネントは制御システムで、プログラムされたパターンに基づいて送りと曲げの動作を調整します。制御システムはサーボ モーターを使用して送り軸と曲げ軸を駆動し、動作の正確さと再現性を保証します。
曲げ機能の精度は、これらのコンポーネントの精度と、それらを管理する制御アルゴリズムによって決まります。でアデウォ自動化機器株式会社当社のベーシックモデルオートベンダーは、曲げ位置±0.1mm、曲げ角度±0.5度の曲げ精度を実現するよう設計されています。このレベルの精度は、高品質のパッケージングに必要な厳しい公差を満たす金型を製造するために不可欠です。次の表は、曲げ機能の主要なコンポーネントとその役割の概要を示しています。
| 成分 | 関数 | 精度への影響 |
| 送り機構 | スチール定規を曲げ位置まで前進させます | ルールに沿った曲げ位置の精度を決定します |
| ベンディングヘッド | スチール定規の曲げを形成します | 曲げ角度と半径の精度を決定します |
| サーボモーター | 送り軸と曲げ軸を駆動します | 動きの精度と再現性を提供します |
| 制御システム | 送りと曲げの動作を調整します | 正しいシーケンスとパラメータが使用されていることを確認します |
| ツーリング | 曲げを形成するパンチまたはローラー | 曲げの品質と工具寿命を決定します |
サーボ制御は曲げ機能の精度の基礎です。サーボ モーターは、モーターの位置と速度をコントローラーに報告するフィードバック デバイス (通常はエンコーダー) を備えたモーターです。コントローラーは実際の位置と指令された位置を比較し、誤差を最小限に抑えるためにモーターの入力を調整します。この閉ループ制御は、正確で再現性のある動作を実現するために不可欠です。オートベンダーでは、送り軸と曲げ軸の両方がサーボモーターによって駆動されます。送り軸は、曲げごとにスチール定規を正確な位置に移動させる必要があります。曲げ軸は曲げツールを正確な角度まで回転させる必要があります。これらの軸に誤差があると、曲げが不正確になります。
サーボ システムの精度は、エンコーダの分解能、機械システムの剛性、制御アルゴリズムの品質など、いくつかの要因によって決まります。高解像度エンコーダは位置の非常に小さな変化を検出できるため、コントローラは微調整を行うことができます。剛性の高い機械システムにより、モーターの動きがバックラッシュやたわみなく工具に確実に伝達されます。適切に調整された制御アルゴリズムにより、モーターはオーバーシュートや発振を起こすことなく、コマンドに迅速かつスムーズに応答します。 Adewo Automation Equipment Co.,ltd.のベーシックモデルオートベンダーは、高分解能アブソリュートエンコーダと剛性の高い機械構造を使用して、正確なサーボ制御を保証します。当社の制御アルゴリズムは、スチールルールベンディングの厳しい要件に高速かつ安定した応答を提供するように調整されています。
次の表は、サーボ制御の曲げ機能とステッピング モーター制御の曲げ機能のパフォーマンスを比較しています。ステッピング モーターもモーション制御の一般的なオプションですが、精度とトルクに制限があります。
| パラメータ | サーボ制御 | ステッピングモーター制御 |
| フィードバック | 閉ループ（エンコーダ） | オープンループ (フィードバックなし) |
| 位置精度 | 高 (通常 +/- 0.01 mm) | 中程度 (通常 +/- 0.05 mm) |
| 再現性 | 素晴らしい | 良い |
| 高速時のトルク | 高い | 速度とともに減少します |
| ステップを失う危険性 | なし (閉ループ) | 過負荷時の可能性あり |
| 料金 | より高い | より低い |
ベーシックモデルのオートベンダーはサーボ制御を採用しているため、優れた曲げ精度を実現しています。閉ループフィードバックにより、機械は送り軸と曲げ軸の正確な位置を常に把握し、あらゆるエラーをリアルタイムで修正できます。これは、より大きな力が必要となり、ステッピング モーターのステップ損失を引き起こす可能性がある高張力鋼のルールを曲げる場合に特に重要です。サーボ制御により、機械は厳しい条件下でも精度を維持します。
曲げツールの形状も、正確な曲げを実現するための重要な要素です。ツーリングは、曲げパンチと曲げダイ、または一部の設計では成形ローラーのセットで構成されます。工具の形状と寸法によって、曲げの半径と角度が決まります。工具は、厚さ、硬度、必要な曲げ半径などの鋼鉄定規の特性に適合するように設計する必要があります。工具と定規が一致しないと、不正確な曲げ、亀裂、または過度の工具の摩耗が発生する可能性があります。
曲げ精度に影響を与える主要な工具パラメータは、パンチ半径、ダイ開口部、およびダイ角度です。パンチ半径により、曲げの内側半径が決まります。ダイの開口部によって、曲げられる材料の量とスプリングバック特性が決まります。ダイの角度によって最終的な曲げ角度が決まります。標準的な 90 度の曲げの場合、ダイの角度は通常 90 度ですが、パンチとダイはスチールルールのスプリングバックを考慮して設計する必要があります。スプリングバックとは、曲げ力が取り除かれた後、材料が部分的に元の形状に戻ろうとする傾向です。 90 度の曲げを実現するには、工具が定規をたとえば 92 度まで過剰に曲げて、90 度に戻るようにする必要があります。
当社のベーシック モデル オート ベンダーの工具は高品質の工具鋼から製造されており、正確な寸法を確保するために精密研磨されています。このツールは素早い切り替えができるように設計されており、オペレーターは最小限のダウンタイムで異なる曲げ半径と角度を切り替えることができます。 Adewo Automation Equipment Co.,ltdの工場。は、さまざまなスチールルールのタイプや曲げ要件に適合する幅広いツールオプションを提供します。次の表は、主要な工具パラメータと、それらが曲げ精度に及ぼす影響をまとめたものです。
| ツーリングパラメータ | 関数 | 曲げ精度への影響 |
| パンチ半径 | 曲げの内側半径を決定します | 曲げ半径の精度に直接影響します |
| 型開き | 材料の曲げ量を決定します | スプリングバックと最終角度に影響します |
| ダイアングル | 曲げの最終角度を決定します | スプリングバックを補正する必要がある |
| 工具材質 | 工具寿命と耐摩耗性を決定します | 長期的な精度に影響を与える |
工具の設計に加えて、工具の位置合わせも重要です。パンチとダイが完全に位置合わせされていない場合、曲げが歪んで定規がねじれる可能性があります。当社のベーシック モデル オート ベンダーは、精密ガイドと剛性フレームを使用しており、操作中にツールの位置が一定に保たれます。この調整は、定期メンテナンス手順の一環としてチェックおよび維持されます。
スプリングバックは正確な曲げの敵です。鋼鉄定規を曲げると、材料は塑性変形と弾性変形の両方を受けます。塑性変形は永久的ですが、曲げ力を取り除くと弾性変形が回復します。この回復により定規は跳ね返され、その結果、曲げ角度は曲げられた角度よりも小さくなります。スプリングバックの量は、ルールの材料特性、厚さ、曲げ半径によって異なります。スプリングバックが補正されていない場合、最終的な曲げ角度は不正確になります。
正確な曲げを実現するには、自動ベンダーはスプリングバックを補償するためにルールを超えて曲げる必要があります。オーバーベンドの量は、スプリングバック補償アルゴリズムによって決定されます。このアルゴリズムは、ルールと曲げジオメトリの材料特性に基づいています。アルゴリズムは必要なオーバーベンド角度を計算し、曲げ軸にその角度に移動するよう命令します。曲げる力を解放すると、定規は希望の角度に戻ります。補償アルゴリズムの精度は、曲げ関数の全体的な精度にとって重要です。
アデウォ自動化機器株式会社のベーシック モデル オート ベンダーは、さまざまな種類のスチール ルールの広範なテストに基づいた洗練されたスプリングバック補償アルゴリズムを使用しています。アルゴリズムでは、ルールの厚さ、硬さ、および必要な曲げ半径が考慮されます。オペレーターは希望の曲げ角度と半径を入力するだけで、機械が必要なオーバーベンドを自動的に計算します。次の表は、さまざまなスチールルールの厚さに対するスプリングバック補正の例を示しています。
| 定規の太さ(mm) | 希望の曲げ角度 | オーバーベンド角度 (標準) | スプリングバック補償 |
| 0.71mm | 90° | 92.5° | 2.5° |
| 1.05mm | 90° | 93.5° | 3.5° |
| 1.42mm | 90° | 95.0° | 5.0° |
| 2.00mm | 90° | 97.0° | 7.0° |
スプリングバック補償アルゴリズムは、ベーシック モデル オート ベンダーの重要な機能です。これにより、手動による試行錯誤の調整を必要とせずに、機械が正確な曲げを生成できるようになります。これにより、精度が向上するだけでなく、セットアップ時間と材料の無駄が削減され、生産性も向上します。
正確な曲げを実現することは別のことです。その精度を長期間にわたって維持することは別のことです。自動ベンダーの曲げ機能は、摩耗、熱ドリフト、その他の要因によって性能が低下する可能性があります。機械が正確な曲げを作り続けることを保証するには、検証とメンテナンスのプログラムを用意することが不可欠です。このプログラムには、定期的な校正、工具の検査、テストカットを使用した機械の精度の検証が含まれている必要があります。
通常、検証プロセスには、テスト ルールを既知のパターンに曲げて、結果の形状を測定することが含まれます。測定値はプログラムされた寸法と比較されます。偏差が許容誤差を超えた場合、機械は調整または再校正されます。機械が全範囲にわたって正確であることを確認するために、テスト パターンにはさまざまな曲げ角度と半径を含める必要があります。テストは、各シフトの開始時や工具交換後など、定期的に実行する必要があります。
アデウォ自動化機器株式会社では、ベーシックモデルオートベンダーの以下の検証およびメンテナンススケジュールを推奨しています。
次の表は、曲げ機能の検証および保守タスクの概要を示しています。
| タスク | 頻度 | 目的 |
| 工具の目視検査 | 毎日 | 摩耗や損傷を検出 |
| テスト曲げパターン | 毎週 | 機械の精度を検証する |
| 可動部品の潤滑 | 毎週 | 摩耗を軽減し、スムーズな動きを保証します |
| サーボモーターの検査 | 毎月 | 適切な動作を確認し、摩耗を検出します |
| 完全な校正 | 毎年 | マシンを工場出荷時の仕様に戻す |
体系化された検証およびメンテナンス プログラムに従うことで、当社のベーシック モデル オート ベンダーのユーザーは、自分の機械が何年にもわたって正確な曲げを作り続けることを保証できます。当社の工場では、お客様がこれらの手順を実行できるよう、包括的なトレーニングとサポートを提供しています。
質問 1: ベーシックモデルオートベンダーの標準的な曲げ精度はどれくらいですか?
回答: 当社のベーシックモデルオートベンダーの標準的な曲げ精度は、曲げ位置で +/- 0.1 mm、曲げ角度で +/- 0.5 度です。このレベルの精度は、ほとんどのスチールルール金型製造用途に適しています。さらに高い精度が必要なアプリケーション向けに、より高解像度のエンコーダとより洗練された補償アルゴリズムを備えた高度なモデルを提供します。
質問 2: オートベンダーは異なる厚さの鋼定規を曲げることができますか?
回答: はい、ベーシックモデルオートベンダーは、さまざまな厚さのスチール定規を曲げることができます。機械の制御システムには、さまざまなルールのタイプと厚さの曲げパラメータのデータベースが含まれています。オペレーターはルールのタイプと厚さを選択するだけで、機械がスプリングバック補正を含む曲げパラメータを自動的に調整します。これにより、このマシンは非常に多用途で使いやすくなります。
質問 3: 自動ベンダーはさまざまな曲げ半径をどのように処理しますか?
回答: オート ベンダーは、さまざまなツール セットを使用することで、さまざまな曲げ半径を処理できます。パンチとダイは、必要な曲げ半径に合わせて変更されます。機械の制御システムはツーリングの形状に合わせてプログラムされているため、曲げパラメータが自動的に調整されて正しい半径が得られます。通常、工具の交換は迅速かつ簡単に行えるため、オペレータは最小限のダウンタイムで異なる半径を切り替えることができます。
質問 4: オートベンダーが達成できる最大曲げ角度はどれくらいですか?
回答: 最大曲げ角度は、工具と機械の設計によって異なります。標準セットアップの場合、機械は最大 90 度まで曲げることができます。特殊な用途では、鋭角や鈍角などの他の角度を実現するためのカスタム ツールを提供できます。 Adewo Automation Equipment Co.,ltdの工場。特定の要件を満たすカスタム ツールを提供できます。
質問 5: 自動ベンダーはどのようにして曲げがルールに沿った正しい位置にあることを確認しますか?
回答: オート ベンダーは、精密な送り機構を使用して、曲げのたびにスチール定規を正しい位置に進めます。送り機構はサーボモーターによって駆動され、機械の CNC システムによって制御されます。送り位置は曲げごとにプログラムされており、閉ループ サーボ制御により定規が正確に配置されることが保証されます。また、機械は検知システムを使用して定規の先端を検出し、送り位置を確認します。
オート ベンダーの曲げ機能は、精密機械、高度なサーボ制御、および鋼定規を正確に成形するインテリジェント ソフトウェアを組み合わせた高度なシステムです。曲げ機能の精度は、送り軸と曲げ軸の精度、工具の形状、スプリングバック補正アルゴリズムの有効性、検証およびメンテナンス プログラムの厳密さによって決まります。アデウォ自動化機器株式会社のベーシックモデルオートベンダーです。は最高レベルの精度と再現性を実現するように設計されており、金型メーカーが自信を持って高品質の金型を製造できるようになります。
スチールルール金型製作の精度と効率の向上をご検討の場合は、ベーシックモデルオートベンダーをぜひご利用ください。当社の専門家チームは、お客様の特定の要件について話し合い、当社の機械がどのようにお客様のニーズを満たせるかをデモンストレーションすることができます。
お問い合わせ アデウォ自動化機器株式会社今日当社のベーシックモデルオートベンダーの詳細と、それがどのように金型製作の精度を向上させるかをご覧ください。
