(ABM-832A1) ベンディング、ブリッジ、リッピング、カットの機能を備えた型抜き用オートベンダーマシンです。 対応スチール定規厚さ0.71、1.05mm(2pt&3pt)、高さ8～32mm。 China Adewo は、多くの国内外の金型製造・印刷会社に、高度なオートベンダーマシン、費用対効果の高い技術サポート、優れたアフターサービスを提供することに成功してきました。

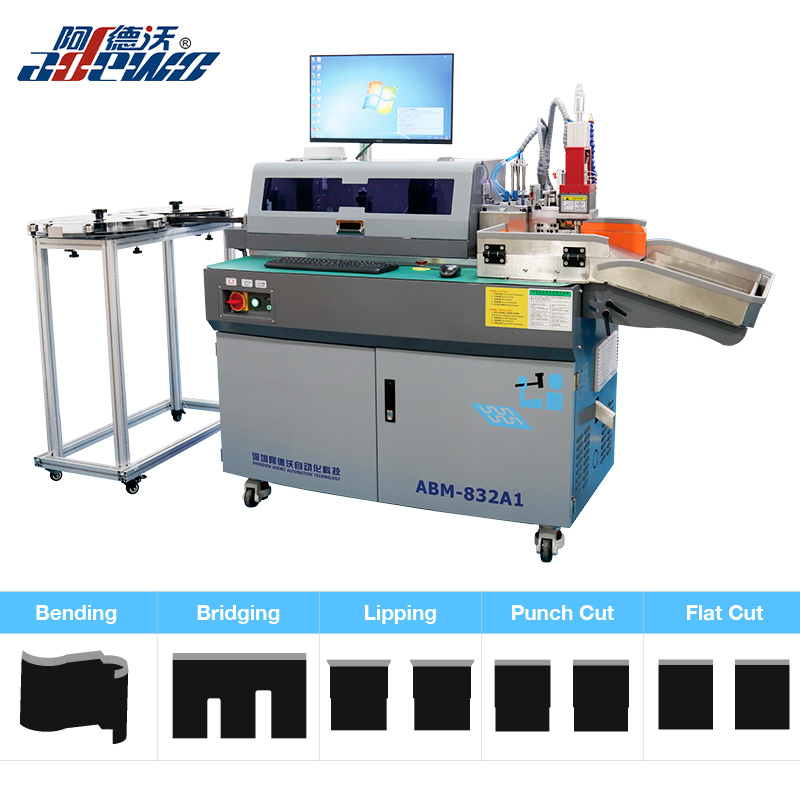

(ABM-832A1)型抜き用オートベンダー機

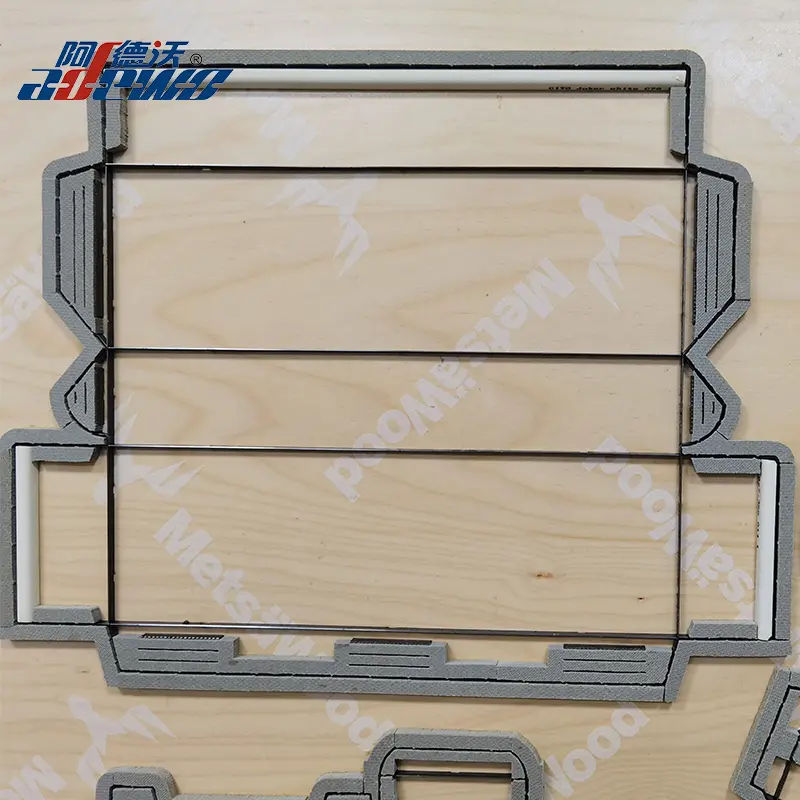

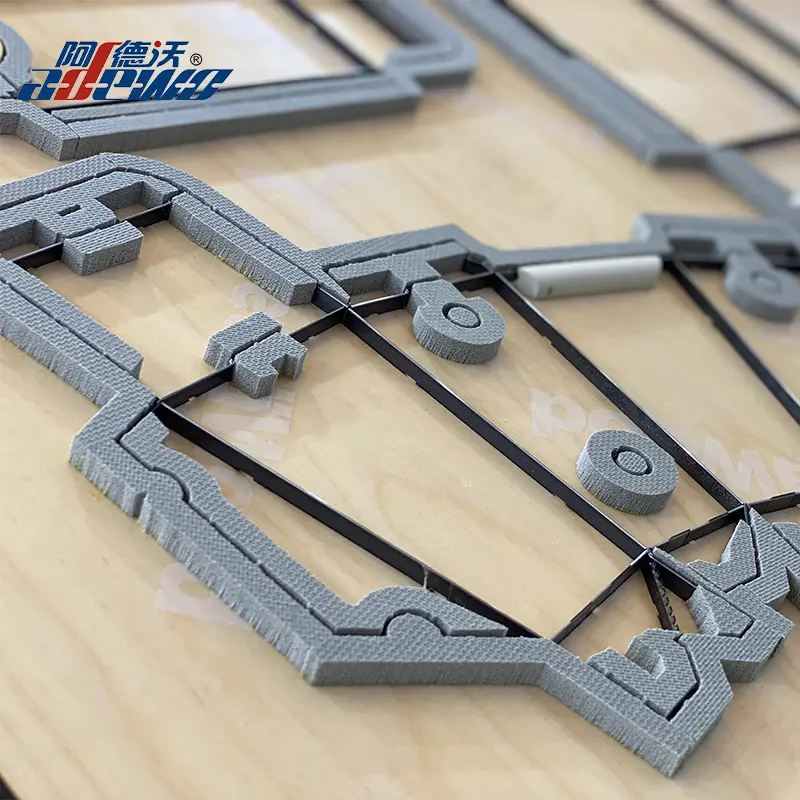

(ABM-832A1)ミシン目付きダイカット用オートベンダーマシンの画像参考：
1.曲げと切断を一度に行うことで、切断の安全性が向上します。曲げと切断の高効率

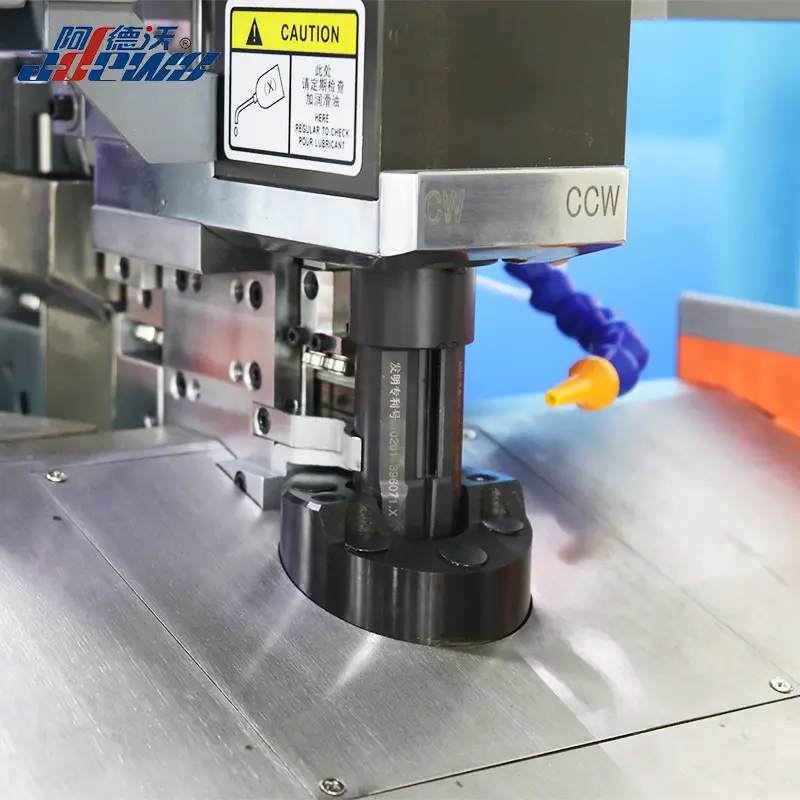

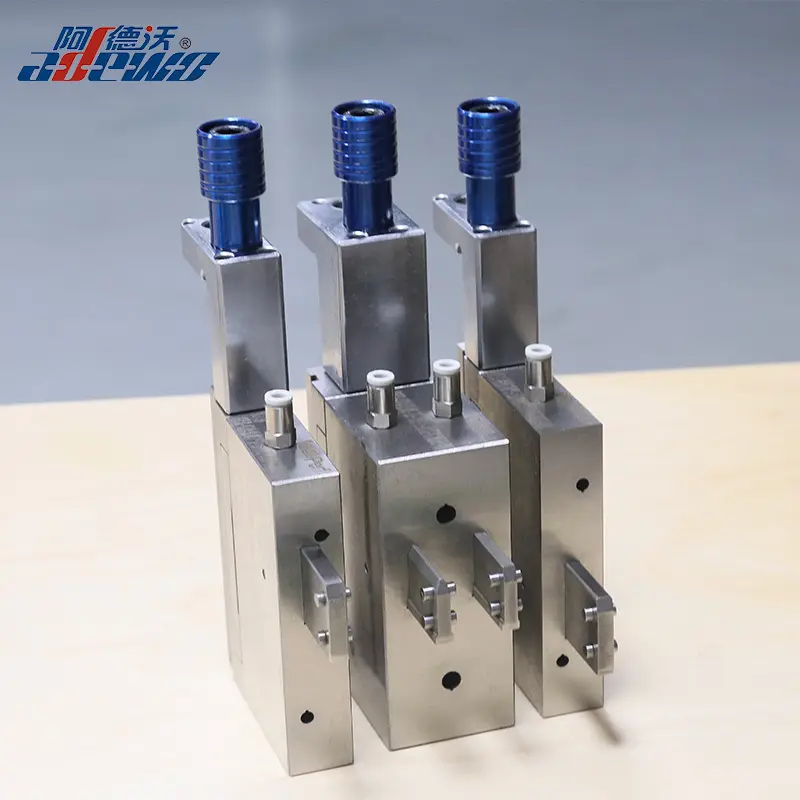

2.選択可能なマルチパンチツール：リッピング、モールドカット、ブリッジ、穴またはミシン目、独立したツール、交換が簡単。
3.ダブルクランプ、スクリューガイドの連続供給により、作業効率が向上します。
4.設置面積が小さく、スペースを節約し、費用対効果が高くなります。
|
対応定規太さ(mm) |
0.45、0.53、0.71、1.05mm |
|
対応定規高さ(mm) |
8-32mm |
|
橋の高さ |
18mm&15mm調整可能 |
|
橋幅 |
5mm以上ならどのサイズでも対応可能です。 (カスタマイズ可能) |
|
フロント最小値曲げ寸法 |
1.5MM |
|
バック最小値切断サイズ |
1.0MM |
|
送り精度 |
±0.03mm |
|
曲げ平面度 |
0.2mm |
|
基本機能 |
曲げ、ブリッジ、リッピング、カット |
|
最適なパターンフォーマット |
DXF、DWG |
|
空気供給 |
0.4～0.8MPa |
|
電源 |
単相AC220V、13.6A、50-60Hz |
|
マシンの総パワー |
3KW |
|
重さ |
480KG |
|
全体の寸法 |
2600x750x1600mm(長さx幅x高さ) |
|
H.S.コード |
8462230000 |

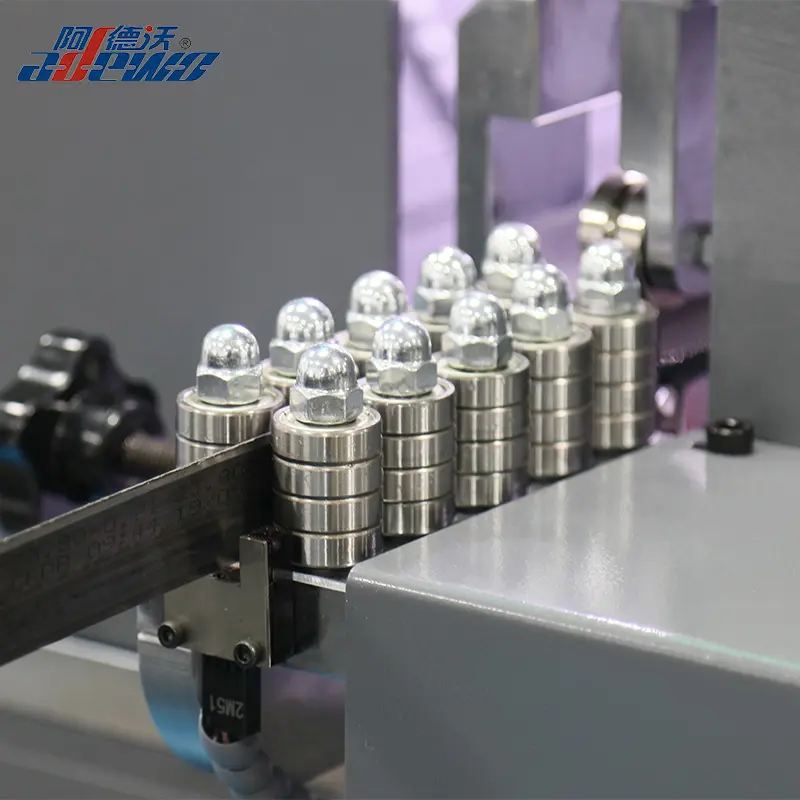

1. 給餌システムのアップグレード
シングルクランプ送りからダブルクランプネジ送りへ
従来のオートベンダー:
古い機械では、シングルクランプ送りシステムが一般的に使用されていました。
制限事項:
最新のオートベンダー:

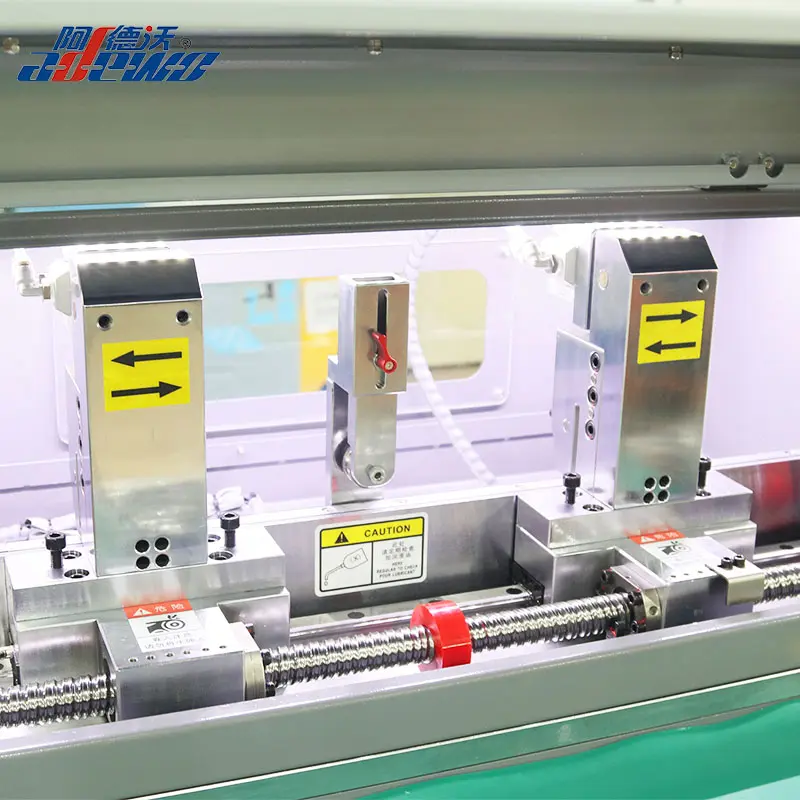

新世代機はダブルクランプネジ送り方式を採用。
利点:
✔ スチールルールの強力なグリップ力
✔ より安定した給餌
✔ より高い曲げ精度
✔ 再現性の向上
この改善は、連続生産や精密金型の製造にとって特に重要です。

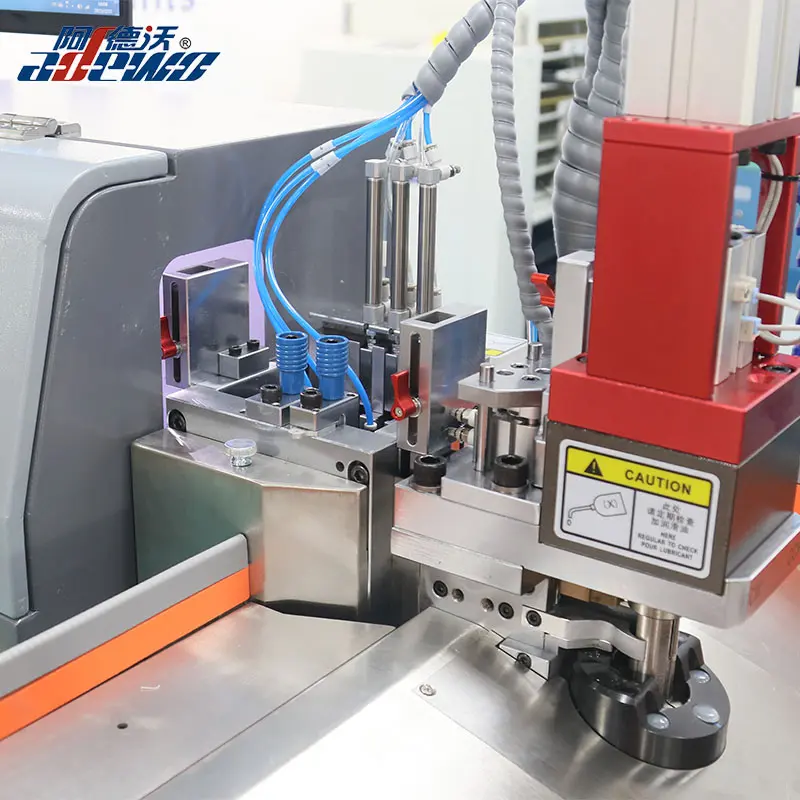

2. 外部リッピングツールによる自動リッピング加工
伝統的なデザイン:
古いマシンでは、オペレータが外部のリッピング ツールを手動でインストールする必要がありました。
問題点:
最新の自動リッピング システム:
新世代の自動罫曲げ機は、自動リッピング
利点：
✔ 迅速なセットアップ
✔ より一貫した処理
✔ オペレータへの依存の軽減
✔ 生産効率の向上
3. 単一のブリッジ機能から多機能処理システムへ
10年ほど前の自動ベンダーは基本的な曲げや簡単なブリッジ加工がメインのものが多かったです。
